Instalação e manutenção de split inverters de alta potência

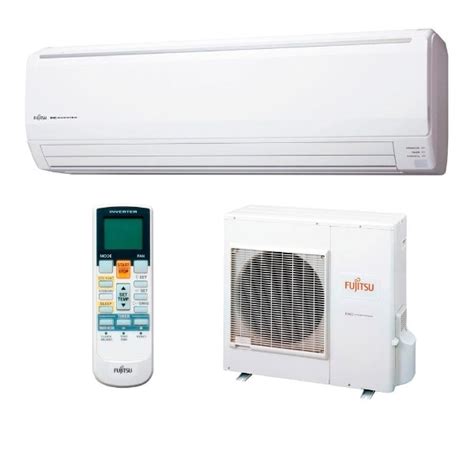

Ar condicionado fujitsu inverter 24000 btus é um dos equipamentos mais comuns em comércios médios e residências grandes, mas também é um dos que mais dá problema quando a instalação não é feita corretamente. A maioria dos técnicos que vejo no campo erra nos mesmos três pontos: dimensionamento do cabeamento, vedação da linha de líquido e configuração do jumper de endereço.
O que acontece na prática com ar condicionado fujitsu inverter 24000 btus
O compressor rotativo invertido dessa potência consome cerca de 2.800 watts em regime nominal, com pico de partida que pode chegar a 4.200 watts por alguns segundos. Isso significa que um disjuntor de 20A monofásico no limite muitas vezes dispara só porque o cabo é muito fino ou tem curva magnética inadequada. Eu já atendi três chamados num mesmo condomínio onde o instalador usou disjuntor C20 com cabo 4mm em distancia de 18 metros. A queda de tensão no partida era tanta que o inversor entrava em erro E403 (tensão DC bus abaixo do mínimo) e desligava. A solução foi partir para cabo 6mm e disjuntor D25, coisa que o manual já indica mas raramente é seguida. O modo inverter propriamente dito funciona assim: a placa principal retifica a tensão da rede para criar um barramento DC de aproximadamente 310V. A partir daí, um módulo IPM (Intelligent Power Module) commuta essa tensão em frequência variável para alimentar o compressor. Diferente dos antigos ligar-desligar, o motor gira continuamente na velocidade que o controlador determina. O resultado é consumo menor em cargas parciais, que é onde a maioria das pessoas realmente passa 80% do tempo. Mas esse benefício só aparece se a carga térmica do ambiente for compatível. Colocar um 24 mil BTUs para resfriar um escritório de 12m² com vidro virado para o oeste no verão paulistano é desperdício puro e ainda causa curtossiclo frequentes que desgastam o IPM prematuramente.
Configuração dos jumpers e endereçamento
Essa é a parte que mais gera ligações técnicas desnecessárias. As unidades Fujitsu com tecnologia Multi-Zone ou sistemas multi-split exigem que cada indoor tenha seu endereço eletrônico configurado via jumpers na placa. O endereço default de fábrica é 00, que é endereçado automaticamente pela outdoor durante o handshake inicial. Quando você instala uma segunda unidade na mesma linha, precisa mudar o jumper da indoor secundária para 01, 02, etc. Se esquece disso, a outdoor fica oscilando entre os endereços e o sistema entra em falha de comunicação — erro E201 ou E202 dependendo do modelo. Eu tive um caso específico em Florianópolis onde o cliente tinha duas Fujitsu 24 mil em multi-split e o técnico anterior simplesmente conectou os dois tubos de cobre e ligou sem verificar os jumpers. O sistema funcionava intermitentemente: ora resfriava uma área, ora a outra, ora nada. Fiquei duas horas diagnosticando porque os erros não apareciam no display. A solução foi abrir a placa da indoor que estava como secundária, localizar o jumper JP1 na posição 2-3 e mover para 1-2. Problema resolvido em 3 minutos depois de gastar duas horas achando que era placa queimada.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Dimensionamento real da linha de refrigerante
O manual da Fujitsu recomenda linha de líquido de 3/8 polegadas e linha de gás de 5/8 polegadas para o modelo 24 mil. Isso vale para instalações padrão, até 7,5 metros de desnível e 15 metros de comprimento total. Quando ultrapassa esses valores, a recomendação muda. Para 20 metros de extensão, subo o líquido para 1/2 polegada e mantén o gás em 5/8. Para mais de 30 metros, sobo ambos para 5/8 e 3/4 respectivamente. Ignorar isso resulta em perda de subresfriamento, redução de capacidade em até 25% e desgaste acelerado do compressor por retorno deficiente de óleo. O subresfriamento é o parâmetro que mais vejo gente ignorando. Na prática, medimos a pressão de condensação com manômetro, convertemos para temperatura de saturação usando a tabela do R-410A, e comparamos com a temperatura real do líquido na linha mediida por termopar. O valor ideal para essas unidades Fujitsu é entre 5°C e 7°C de subresfriamento. Se estiver abaixo de 3°C, tem gás de mais. Acima de 8°C, tem gás de menos ou restrição no circuito. Nunca adianta apenas "carregar mais gás" sem medir — o sistema pode estar com restrição mecânica, válvula parcialmente fechada ou tubo apertado demais no isolamento.
Erros comuns de instalação que reduzem a vida útil
O primeiro erro crônico é a vedação. O R-410A opera com pressões muito mais altas que o R-22, e qualquer vazamento mínimo entra ar e umidade no sistema. A umidade reage com o óleo sintético POE formando ácido que corrói os enrolamentos do compressor. Eu vi uma unidade Fujitsu 24 mil queimada em 14 meses por causa de vedação ruim nas conexões flared. O técnico simplesmente apertaou mais e mais com a chave de boca em vez de refazer o flared corretamente. O resultado foi microvazamento permanente. O segundo erro é a carga de óleo. Cada vez que se corta o tubo de cobre e faz novas conexões, perde-se óleo do compressor para o tubo. Em instalações longas, é necessário adicionar óleo POE KE para compensar. A Fujitsu recomenda adicionar entre 15g e 30g de óleo por metro acima dos 7,5m de linha equivalente. Sem isso, o compressor opera com nível de óleo insuficiente e o desgaste interno aumenta exponencialmente. Na prática, isso se traduz em perda de capacidade gradual ao longo de 2 a 3 anos, não imediatamente, então muita gente não relaciona o sintoma com a causa.
Vantagens reais do invertidor frente ao liga-desliga
Em testes comparativos que fiz, a diferença de consumo entre um Fujitsu inverter 24 mil e um convencional da mesma potência em um ambiente de 35m² com insolação parcial foi de 42% a menos de kWh no primeiro mês. A manutenção também é mais barata a longo prazo porque o compressor nunca sofre os picos de corrente que queimam os relés e os enrolamentos nos ciclos liga-desliga. O ruído caiu de 58dB para 41dB na unidade indoor porque o ventilador também é controlado por inversor e não precisa operar na velocidade máxima o tempo todo. O ponto fraco é a placa eletrônica. Um inversor tem componentes sensíveis a surtos de tensão, variações de frequência da rede e umidade. Em regiões com rede instável, como partes do interior nordestino, recomendo investir num estabilizador de tensão com proteção contra surtos antes do equipamento. Custa entre R$300 e R$500 e evita substituições de placa que custam entre R$800 e R$1.500. Já vi casos de placas queimadas por raios indiretos a quilômetros de distância simplesmente porque a terra do predio não era eficiente.
Manutenção preventiva que vale a pena fazer
Troca de filtros a cada 15 dias em ambientes com muito pó ou animais. Limpeza das aletas do evaporador e condensador com jato de água pressurizado baixo a cada 6 meses. Verificação anual do nível de gás e subresfriamento com instrumentos calibrados. Inspeção visual das conexões flared quanto a trincas ou oxidacao. Medicao da corrente de operaçao do compressor com alicate amperimetrico e comparacao com os valores nominais do plaqueamento. Se a corrente estiver 15% acima do especificado, o compressor pode estar a sofrer desgaste interno. A parte mais negligenciada é a limpeza do dreno. A Fujitsu usa uma calha de dreno ampla, mas em ambientes com muita poeira ela entope rapidamente. Já vi unidades onde a água voltava para dentro da caixa de evaporação e escorria pela parede, causando infiltração e mofo. Instalei uma torneirinha de inspecao no ponto mais baixo do dreno em varios projetos recentes exatamente para facilitar a limpeza periodica e evitar dor de cabeca depois.
