Caixa de passagem elétrica subterrânea: instalação e práticas do dia a dia

A caixa de passagem subterrânea é um invólucro destinado a receber conexões de cabos elétricos enterrados, geralmente instalado em caminhos, jardins ou sob pavimentações. A maioria dos eletricistas instala sem pensar muito, mas existem detalhes que definem se a instalação vai durar dez anos ou precisar de reparo no segundo mês.

Escolhendo a caixa de passagem elétrica subterrânea certa

O primeiro erro comum é escolher uma caixa apenas pelo preço. O material importa. Polietileno de alta densidade (PEAD) aguenta melhor compressão e intempéries do que PVC comum em instalações enterradas. Caixas com vedação por o-ring ou selo de borracha superior são melhores para ambientes úmidos. Anseie por caixas com classificação IP68 se houver risco de alagamento periódico na região. Outro detalhe esquecido: o diâmetro dos entry points. Muitas caixas vêm com entradas estanques fixas que não se adaptam bem a eletrodutos de diferentes bitolas. Se você for instalar mais de dois condutores, opte por modelos com entries removíveis ou adaptáveis. Isso evita aquele momento em que o eletroduto não encaixa e você precisa furar a caixa na hora, destruindo a vedação original.

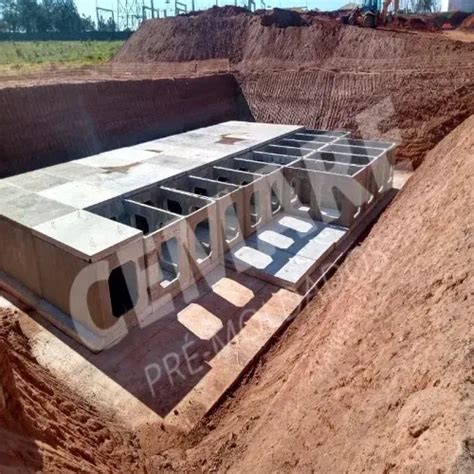

Instalação prática: o que realmente funciona

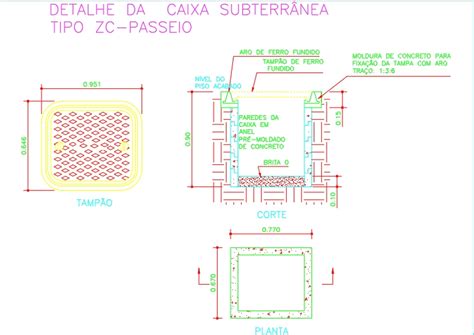

Escave a vala com profundidade mínima de 60 centímetros para circuitos residenciais de baixa tensão. Se houver passagem de veículos, aumente para 80 centímetros e adicione uma laje de proteção ou tela metálica acima dos eletrodutos. A norma NBR 5410 não especifica profundidade exata para caixas de passagem, mas a prática do mercado e as normas de distribuidoras indicam esses valores como padrão seguro. Funde a caixa diretamente no solo compactado, sem argamassa ao redor, apenas com o material da escavação bem compactado nas laterais. Isso permite eventual substituição e evita trincas por pressão diferencial. Use areia fofa nos primeiros 5 centímetros ao redor da caixa como amortecimento, depois recoloque o material original.

Os eletrodutos devem entrar na caixa com curva de raio amplo, nunca em ângulo vivo. Se precisar de mudança de direção, use curvas de 90 graus com raio generoso ou duas curvas de 45 graus. Cabos puxados através de ângulos agudos sofrem tensão mecânica excessiva e podem danificar o isolamento interior.

Um problema real que encontrei e como resolvi

Instalei caixas subterrâneas em um terreno com lençol freático alto. Três meses depois, duas das caixas estavam com água acumulada no fundo. O problema era que o nível freático subia na estação chuvosa e a água penetrava pelos próprios condutores que entravam na caixa, criando um efeito de sifão dentro dos eletrodutos. A solução que funcionou foi dobrada: primeiro, selagem dos eletrodutos na entrada da caixa com massilha termorretrátil, deixando uma curvatura em forma de gota (drip loop) antes da entrada para que a água escorra para fora em vez de penetrar. Segundo, coloquei um dreno artificial no fundo de uma das caixas com problema — um pequeno furo com tampa filtrante na base, posicionado no ponto mais baixo, permitindo que eventuais infiltrações sejam removidas durante a manutenção periódica. Isso eliminou o problema sem comprometer a vedação principal.

Pontos que a maioria dos instaladores ignora

Fios de guarda (puxadores): Deixe sempre um cabo de nylon ou fio de aço fino já posicionado dentro dos eletrodutos durante a instalação. Sem isso, trocar ou adicionar condutores no futuro exige abrir a vala inteira. Isso poupa horas de trabalho em manutenções posteriores. Identificação visual: Marque a localização exata das caixas no projeto e no terreno com estacas ou fita sinalizadora enterrada. Caixas enterradas sem marcação são encontradas por acidente quando alguém crava um pau de cerca ou faz outra escavação. Isso gera custos extras e riscos de segurança.

Conector de embrulho (splicer) adequado: Use conectores de pressão com composto isolante, não fita isolante simples. Fita isolante em ambiente subterrâneo úmido falha precocemente. Conectores com gel isolante interno mantêm a estanqueidade por muito mais tempo, mesmo com variações térmicas cíclicas.

Limitações e alternativas honestas

Caixas de passagem subterrâneas não são solução para tudo. Em terrenos com alto risco de movimentação de solo, deslizamentos ou compactação irregular, o custo de manutenção ultrapassa o benefício. Nessas condições, cabos diretos enterrados com proteção adequada (cabos do tipo U-1000 ou XLPE com armadura) e sem caixas intermediárias são mais confiáveis. Uma única emenda é melhor que três, e cada caixa é um ponto potencial de falha. Também é importante saber que caixas subterrâneas não devem ser usadas para disjuntores ou equipamentos de manobra ativos. Elas servem exclusivamente para emendas e passagens de condutores. Colocar dispositivos de proteção dentro de uma caixa enterrada é pedir para ter problemas com umidade, corrosão e dificuldade de acesso em situações de emergência.

O dimensionamento também precisa considerar a quantidade futura de circuitos. Caixas muito pequenas, com capacidade insuficiente para dobragem dos cabos, dificultam a manutenção e podem exigir substituição completa. Prefira caixas 30% maiores do que o necessário no momento. A diferença de custo é pequena; a economia em mão de obra futura é grande.

Caixa de passagem elétrica subterrânea: checklist de execução

Vala com profundidade adequada e fundo nivelado. Eletrodutos com curvas de raio amplo e sem emendas intermediárias. Caixa fixada sem concreto ao redor, com areia como amortecedor. Fio de guarda já instalado dentro dos dutos. Conectores estanques com composto isolante em todas as emendas. Drip loop nos condutores que entram na caixa. Marcação superficial da posição da caixa. Registro fotográfico antes do para referência futura. Teste de isolamento dos circuitos antes de fechar a vala. Seguir esses passos elimina a maior parte dos problemas recorrentes. Não precisa ser complexo, apenas consistente.
