Desenhos Do Sistema Respiratório

Como fazer desenhos do sistema respiratório que realmente funcionam

A maioria dos materiais que você encontra pela internet sobre o assunto mostra diagramas bonitos mas incompletos ou com proporções equivocadas. Eu já passei horas tentando usar ilustrações prontas para estudar e percebi que elas escondem mais do que mostram. A coisa mais útil que fiz foi parar de copiar desenhos prontos e começar a construir os meus a partir de referências anatômicas reais, usando livros como o Gray's Anatomy e atlas de dissecação. Isso mudou completamente minha compreensão da topografia torácica.

O básico que todo mundo esquece

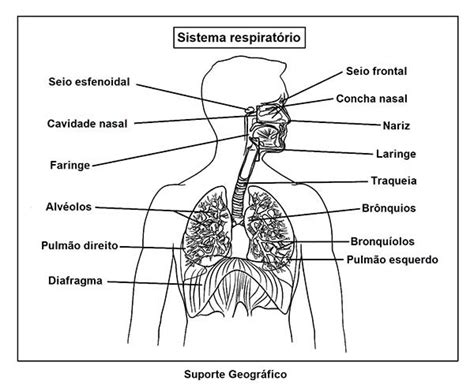

O sistema respiratório não é só pulmões e traqueia. Para desenhar isso corretamente, você precisa mapear primeiro a caixa torácica, as costelas, o diafragma, a laringe, a faringe e os brônquios. O erro número um que eu vejo em qualquer material didático é tratar os pulmões como se fossem órgãos isolados. Eles estão pressionados contra a parede torácica interna, separados apenas pela pleura parietal e visceral. Quando você desenha, precisa mostrar essa relação anatômica. Uma observação importante: muitos estudantes pulam a parte do mediastino e desenham os brônquios entrando direto nos pulmões como se fossem tubos retos. Os brônquios principais direito e esquerdo têm ângulos completamente diferentes. O brônquio principal direito é mais curto, mais largo e tem um ângulo de cerca de 25 graus em relação à traqueia. O esquerdo é mais longo, mais estreito e desce num ângulo de aproximadamente 45 a 60 graus. Esse detalhe faz diferença real quando você precisa prever a direção de aspiração de corpos estranhos ou interpretar uma radiografia.

Passo a passo prático que eu uso

Meu processo começa sempre com um esboço em lápis leve da caixa torácica. Desenho a coluna vertebral como linha vertical, as costelas em forma de gaiola e o esterno no centro. Só depois disso eu adiciono os órgãos internos. Se você tentar desenhar os pulmões primeiro, a proporção fica errada porque não tem referência óssea. Leva cerca de 10 minutos para o esboço esquelético e mais 15 para os órgãos. Para os pulmões em si, divida cada um em lobos visíveis. O pulmão direito tem três lobos (superior, médio e inferior) separados por fissuras oblíquas e horizontais. O esquerdo tem dois lobos (superior e inferior) com a incisura cardíaca criando uma reentrância onde o coração se acomoda. Não pule a fissura obliqua em nenhum dos dois pulmões. É ela que separa os lobos e aparece claramente em tomografias, então saber sua localização exata no desenho ajuda muito na correlação imageológica.

Quando chego na parte dos brônquios, faço uma ramificação simples até a quarta geração. Broncopneumograma em detalhe completo é trabalho de especialista, mas até a segmentar bronchus já basta para estudos de nível universitário. Cada lobo tem seu bronco lobar, e dentro de cada lobo os broncos segmentares se dividem em 10 no pulmão direito e 8 a 10 no esquerdo. Eu costumava simplificar demais isso e perder pontos em provas por falta de precisão.

Um problema específico que eu enfrentei

Numa dissecção na faculdade, precisei reproduzir a entre o ductus arteriosus e o arco aórtico perto do ligamento arterioso. O desenho do livro mostrava tudo perfeito e simétrico, mas na prática o ligamento arterioso (resto do ductus arteriosus fetal) estava praticamente fundido com a parede do brônquio principal esquerdo. Quase cortei errado durante a dissecação porque meu desenho mental não refletia essa variação anatômica. A partir daí, passei a sempre cross-referenciar desenhos com atlas de dissecação real antes de confiar neles para estudo.

Ferramentas que realmente valem a pena

Para quem quer fazer desenhos anatômicos sérios, eu recomendo começar com lápis de grafite em papel vegetal ou sulfurizado, que permite sobrepor camadas para mostrar relações anatômicas. Caneta nanquim depois, para definição. Se for digital, o Procreate com pincéis de textura de papel funciona bem, mas exige paciência porque a superfície irregular do papel digital dificulta linhas finas para pequenos vasos e nervos. Softwares como BioDigital Human ou 3D Organon oferecem modelos interativos que você pode rotacionar e camadas por camada. Eu uso eles como referência, nunca como substituto do desenho manual. Desenhar manualmente fixa muito mais na memória do que apenas rotacionar um modelo 3D. A diferença no tempo de retenção é algo que eu senti na minha própria pele, especialmente durante provas orais de anatomia.

Dica técnica sobre vascularização pulmonar

Um erro comum nos desenhos do sistema respiratório é omitir a diferença entre artéria pulmonar e artéria bronquial. A artéria pulmonar leva sangue desoxigenado dos ventrículos direitos até os capilares alveolares para hematose. A artéria bronquial, que surge da aorta, nutre o tecido pulmonar em si. Muitos desenhos mostram apenas a artéria pulmonar e esquecem a bronquial. Se o seu desenho for para fins acadêmicos, inclua ambas e diferencie por cor — azul para pulmonar (desoxigenada) e vermelho para bronquial (oxigenada). O nervo vago (X par craniano) também passa por relações anatômicas importantes perto do plexo pulmonar. Se estiver fazendo um desenho para nível médico, vale a pena indicar o plexo pulmonar anterior e posterior, formados por ramos vagais e simpáticos. Isso é algo que professores cobram em provas práticas e quase ninguém se preocupa em incluir nos rascunhos.

Limitações dos desenhos anatômicos

Vou ser direto: desenhos do sistema respiratório, sejam feitos à mão ou gerados por software, nunca capturam a variação anatômica individual. A posição do hilo pulmonar, o tamanho relativo dos lobos, a presença de lobos acessórios — tudo isso varia de pessoa para pessoa. Um desenho que você vê num textbook é uma média estatística, não uma realidade clínica. Para estudos para concursos ou provas de anatomy, esse nível de generalização serve. Para prática clínica ou cirúrgica, dependa de imagens reais do paciente: tomografia, ressonância ou dissecação direta. Outra limitação prática é que desenhos estáticos não mostram dinâmica. A expansão pulmonar durante a inspiração altera completamente a posição relativa das estruturas. O diafragma desce cerca de 1,5 a 2 centímetros, as costelas se elevam, e os pulmões se expandem preenchendo espaços que parecem vazios num desenho em repouso. Se você estuda para fisiologia ou fisiopatologia respiratória, considere complementar seus desenhos com gráficos de volume pressão ou vídeos de mecânica ventilatória.

Recursos para encontrar bons desenhos do sistema respiratório

Gray's Anatomy for Students tem algumas das melhores ilustrações disponíveis comercialmente, com cores codificadas por tecido e legendas precisas. Netter's Atlas of Human Anatomy é clássico e ainda assim imbatível em clareza didática. Para algo mais técnico e voltado para a prática clínica, o Radiopaedia oferece imagens de tomografia com sobreposição anatômica que são excelentes para correlacionar desenhos com imagem real. Sites como Visible Body e Complete Anatomy são bons para visualização 3D, mas custam assinatura. Se o seu foco é fazer os próprios desenhos, o livro Drawing the Head and Body de Peter Bagley tem capítulos específicos sobre tórax que ensinam a construir formas anatômicas passo a passo. Não é um atlas médico, mas a abordagem construtiva ajuda muito a entender volumes e proporções antes de adicionar detalhes finos.

A prática consistente é o que diferencia um desenho decorativo de um desenho útil. Desenhar cinco vezes a mesma estrutura, cada vez com mais detalhe, rende mais do que desenhar cinquenta estruturas diferentes superficialmente. Eu levei uns dois meses desenhando repetidamente o mesmo esquema até que a relação entre traqueia, brônquios, hilos e vessels se tornasse algo que eu conseguia reconstruir de memória sem precisar consultar referência.
