Escolhendo o condutor certo
A escolha do fio para uma instalação elétrica depende basicamente de três coisas: a corrente que vai circular, o tipo de isolamento e o material do condutor. A maioria das pessoas começa já errando ao focar apenas na bitola e esquecer o resto. Eu vi muito cabo queimando por causa de isolamento inadequado, não por sobrecarga. O cobre é o padrão. O alumínio existe, mas é problema para quem não gosta de dor de cabeça com oxidação e expansão térmica diferencial. Liga de cobre revestida também aparece em produtos baratos. Não use em instalações prediais fixas.

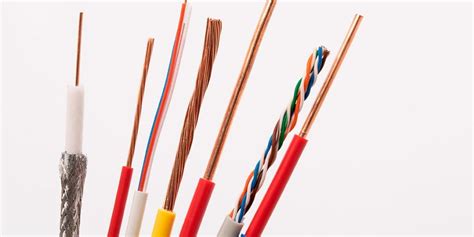

melhor fio para instalação elétrica residencial
Para a grande maioria das instalações residenciais no Brasil, o fio de cobre isolado em PVC, categoria NYY-B ou SIM-B, é o que você vai encontrar em qualquer casa funcionando há décadas. A ABNT NBR 5410 exige que os condutores atendam à NBR 14137 para isolamentos termoplásticos. É só isso que importa na prática. Quando eu fiz a instalação completa da casa da minha mãe, em Campinas, num projeto dos anos 90 que precisou de reforma elétrica inteira, o eletricista da família sugeriu usar cabo flexível para os circuitos fixos porque era mais fácil de instalar nos eletrodutos já existentes. Eu disse não. Cabo flexível para instalação fixa gera problemas de conexão com o tempo. Os fios internos se quebram nos terminais. Usei rígido NYY-B 4mm nos circuitos de tomada e NYY-B 2,5mm para iluminação. O custo foi maior, mas dois anos depois ainda não tive nenhuma reclamação de aquecimento nos disjuntores.
Bitola e seção nominal são a mesma coisa. Não cai na de comprar "fio 4" achando que é diferente de "fio 4mm²". Às vezes o vendedor vende um cabo que tem 3,6mm² reais e chama de 4. Peça sempre a certificação do Inmetro no lote e verifique a marca. Marcas sem selo costumam ter seção abaixo do nominal em até 15 por cento.
Corrente, disjuntor e queda de tensão
A tabela de capacidade de condução de corrente está na NBR 5410, anexo B. Você precisa cruzar três dados: o método de instalação, a temperatura ambiente e a quantidades de condutores carregados juntos no mesmo eletroduto. Colocar cinco circuitos no mesmo duto de 40mm não aumenta magicamente a capacidade. Na verdade, reduz. O fator de concomitância e agrupamento pode derrubar a corrente admissível em quase 30 por cento dependendo do método. Eu passei uma madrugada calibrando um medidor de temperatura por infravermelho num quadro de distribuição industrial e descobri que dois circuitos de 16A num duto compartilhado estavam aquecendo os cabos a 78°C, bem acima dos 70°C que o PVC aguenta de forma contínua. Reduzimos a carga, mas o problema real era o eletroduto subdimensionado. Mudei para duto 50mm e troquei a disposição dos condutores. O aquecimento caiu para 62°C em carga máxima.
Queda de tensão máxima permitida pela norma é 4% nos circuitos finais e 3% noramal de distribuição. Para um circuito de 10 metros com carga de 20A, um cabo de 2,5mm² de cobre já começa a dar queda problemática. Sobe para 4mm² e a queda cai para cerca de metade. O cálculo é simples: V = 2 × × L × I / A, onde é a resistividade do cobre (0,0172 ·mm²/m), L é o comprimento, I é a corrente e A é a seção. Na prática, Use uma planilha ou calculadora online, mas entenda o que cada variável faz.
Tipo de isolamento e onde cada um se aplica
PVC (NYY-B) serve para a maioria dos ambientes internos secos. Se o local tem umidade permanente, como piscina ou area externa coberta, o PVC comum degrada mais rápido. Cabo com Isolamento de EPR ou XLPE aguenta temperaturas mais altas e umidade melhor, mas o custo sobe perto de 40 por cento. Cabo subterrâneo precisa de blindagem ou pelo menos proteção mecânica. O NYY-B pode ser enterrado desde que protegido por conduíte ou laje de concreto, mas o ideal é usar cabo com capa externa preto, tipo NYAW-B, que já vem feito para isso. Eu fiz um projeto de paisagismo e instalei um cabo NYY-B simples enterrado diretamente. Em nove meses, a umidade penetrou pelo isolante e o circuito de iluminação do jardim entrou em falla. Troquei por NYAW-B e não tive mais problema.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Cabo flexível (HHQ, H07RN-F) é para máquinas móveis, não para paredes. Usar flexível em instalação fixa dentro de Eletroduto é erro comum de eletricista iniciante. O preço é maior, a instalação parece mais fácil, mas as conexões com terminais e bornes não são confiáveis a longo prazo. Os fios finos internos se rompem com vibrações e expansão térmica.
Conexões e bornes
O fio mais caro do mundo vai falhar se a conexão for ruim. Bornes de pressão simples para cabo rígido funcionam bem. Terminais ilhós cravados com ferramenta adequada são ainda melhores para conexões em quadros. Eu nunca uso fita isolante sozinha para emenda de cabo fixo. Uso conector WAGO ou terminal de pressão com solda. A solda tradicional em instalação elétrica residential não é recomendada pela norma porque o fluxo corrói o condutor com o tempo. Se for soldar, use estanho sem flux e proteja o conjunto com termorretrátil. Conexão de cobre com alumínio é proibida sem uso de bornes específicos com pasta antioxidante. Se você tem instalação antiga de alumínio e precisa fazer uma emenda, use terminal de compressão com pasta apropriada. Eu vi quadro inteiro de um sobrado em São Paulo derreter porque alguém fez emenda alumínio-cobre com fita isolante e terminal de rosca comum. A oxidação gerou resistência e calor, e o calor acelerou mais oxidação. Ciclo vicioso até o cabo derreter.
O que a norma realmente exige
A NBR 5410 é clara sobre seleção de condutores. Seção mínima: 2,5mm² para iluminação e tomadas de uso geral em circuitos protegidos por disjuntor de no máximo 16A. 4mm² para circuitos de tomadas de cozinha, lavanderias e áreas externas. 6mm² para chuveiros e aquecedores. O disjuntor deve sempre proteger o cabo, nunca o inverso. Um disjuntor de 32A protegendo cabo de 6mm² parece seguro pela tabela, mas se o cabo tiver qualquer dano ou conexão ruim, o disjuntor não vai disparar a tempo. Seção de condutor de proteção (terra) segue uma tabela própria na norma. Para disjuntor de 20A, o terra pode ser 4mm². Para 32A, também 4mm². Para 50A, sobe para 6mm². O erro mais comum é usar terra menor que o fase por economia. Isso viola a norma e pode causar situação perigosa em falta para o aterramento.
Custo-benefício na prática
Cabo NYY-B 2,5mm de marca com selo Inmetro sai em média R$ 1,20 a R$ 1,80 por metro. O mesmo cabo sem selo custa R$ 0,70 a R$ 1,00. A diferença parece pequena num apartamento, mas numa casa de 150m² você gasta entre 800 e 1200 metros de cabo. A economia de R$ 0,50 por metro vira R$ 400 a R$ 600 que podem comprar um multímetro bom ou um disjuntor a mais de fuga para o circuito da piscina. Selo Inmetro é obrigatório por lei. Produto sem selo pode ser apreendido e a instalação pode ser reprovada em vistoria do corpo de bombeiros. Isso é real. Eu já vi projeto ser impedido de receber AVCB por causa de cabo sem certificação. A troca posterior custa três vezes o preço original se precisar abrir parede.
Erros que eu vejo todo dia
Usar cabo de cobre nu em eletrodutos metálicos sem isolamento adequado. O isolamento é obrigatório. O cobre nu é apenas para barramentos em quadros, nunca para distribuição. Achentar que cabo mais grosso sempre resolve. Cabo 10mm² num circuito de tomada de 16A funciona, mas o disjuntor vai proteger mal o cabo se houver sobrecarga moderada. O disjuntor precisa ser coordenado com a seção.
Instalar cabo flexível emto de cabo rígido em paredes por preguiça de fazer canaletas. O flexível não foi projetado para isso e a vida útil cai pela metade em média. Não considerar a temperatura ambiente. Cabos instalados em forros de laje com telhado sem isolacao térmica em região quente sofrem redução de capacidade. Em São Paulo, por exemplo, a temperatura do forro pode chegar a 50°C em dias quentes. O fator de correção para 50°C é cerca de 0,87. Um cabo de 4mm² que aguenta 25A em condições padrão passa a aguentar 22A. Não parece muito, mas em circuito de ar-condicionado que já opera na limite, faz diferença.
Veredito
O melhor fio para instalação elétrica residential é o cabo de cobre isolado em PVC, tipo NYY-B ou SIM-B, com seção adequada à corrente e protegido por disjuntor correspondente, de marca certificada pelo Inmetro. Nada mais. Qualquer outra coisa é caso específico que exige estudo técnico. Se o orçamento apertar, corte em coisas que não afetam segurança: eletrodutos de marca branca, caixas de passagem genéricas, luminárias. Não corte no cabo. Cabo ruim é o tipo de economia que você revela dois anos depois, quando o disjuntor dispara todo dia e não consegue achar o motivo.
