Como fazer e imprimir um molde de cone preciso
Pra quem trabalha com artesanato, maquetes ou sinalização, um molde de cone para imprimir pdf costuma ser o primeiro passo pra qualquer projeto geométrico. A coisa mais simples que existe, até você tentar fazer em casa e perceber que a maioria dos arquivos que encontra na internet não serve pra nada. Eu já passei horas tentando encaixar cones que vieram prontos e descobri que o raio da base não batia com a altura do setor circular. A conta era bonita no papel, mas quando ia montar, o cone virava um funil torto. O problema real não é falta de templates, é que muita gente gera esses moldes sem conferir se as proporções estão corretas antes de salvar.
O que é e como calcular um molde de cone

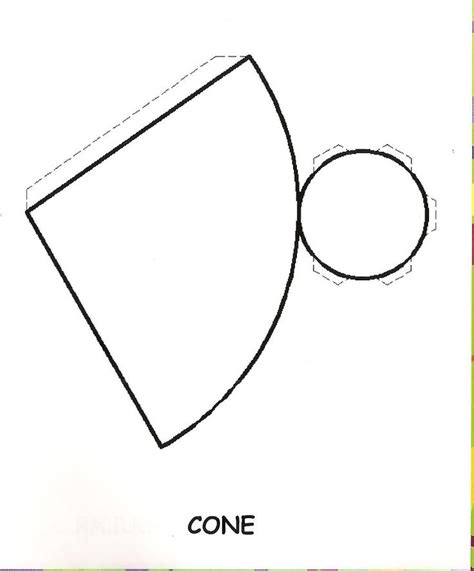

Um molde de cone é basicamente um setor circular com um triângulo arrancado — o ângulo do setor depende do raio da base do cone e do comprimento da geratriz. A fórmula é direta: ângulo = (raio da base / comprimento da geratriz) × 360°. Se você tem a altura do cone e quer o raio da base, usa Pitágoras pra achar a geratriz antes. Sem esse passo, o ângulo sai errado e o cone não fecha. A parte que ninguém conta é a folga para cola. Todo template pronto vem sem margem de sobreposição pra colagem, e isso vira uma dor de cabeça se você não ajustar. Minha solução foi adicionar 8mm de aba reta em qualquer corte que envolva contato, porque cola branca encolhe e se a peça sobrar no tamanho, o cone não fecha direito. Já perdi dois dias trabalhando com moldes de papel cartão que não tinham essa aba e terminei colando com fita adesiva transparente só pra fechar o prazo.
Passo a passo prático
Gerando o arquivo
O caminho mais limpo hoje é usar planilhas de cálculo ou ferramentas como Cone Generator, que exportam o PDF em vetor. Entre as opções, eu fico com aquelas que permitem inserir o raio da base e a altura manualmente, porque permite validar a geratriz antes de gerar o template. Se o gerador pede só o ângulo diretamente, ele já pressupõe uma geratriz fixa e isso limita a precisão quando seu papel não é exatamente o standard. Depois de gerar o molde de cone para imprimir pdf, verifique se o tamanho impressado corresponde ao tamanho real no software de visualização. Impressoras residenciais costumam distorcer 2% ou 3% em cada eixo, e isso é suficiente pra quebrar a simetria do cone quando o diâmetro da base for maior que 20 centímetros.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Impressão e montagem
Use papel com gramatura entre 170g e 250g para cones pequenos e acima de 300g para peças maiores. Papel sulfite comum amassa e perde a forma assim que entra em contato com cola. Corte com estilete e régua de aço, nunca tesoura, porque a tesoura comprime a borda e altera levemente o raio do setor. Se o molde tiver marcações internas, risque antes de cortar — marque os centros, os pontos de dobra e a área de cola. Para colar, escolha cola de contato ou cola branca de seca rápida. Aplique na aba, espere 30 segundos, feche o cone e prenda com grampos por pelo menos 10 minutos. Se estiver usando papel cartão, passe fita crepe por fora enquanto seca para evitar que a cola puxe as bordas. Após a secagem completa, lixe levemente a junta interna com lixa 220 para remover excesso e garantir que a superfície interna fique nivelada.
Erros comuns que vale a pena evitar
O erro mais frequente é esquecer que o comprimento da circunferência da base do cone deve ser igual ao comprimento do arco do setor circular. Se o ângulo do setor estiver errado, o arco fica maior ou menor e o cone não fecha. Outro erro é ignorar a espessura do material: em papéis grossos, a parte interna do arco tem comprimento diferente da parte externa, e isso afeta especialmente cones de raio pequeno, onde a espessura do papel representa uma fração significativa da espessura total. Um caso específico que eu enfrentei foi com cones de papel fotográfico brilhoso. O material tinha revestimento plástico que não aceitava cola branca de jeito nenhum. A solução foi usar cola de contacto em spray e aplicar uma camada fina em ambas as superfícies, esperar secar e então pressionar. Funcionou, mas exigiu ventilação e tempo extra.
Limitações reais
Templates prontos têm uma limitação óbvia: a maioria não considera espessura de material, folga de cola ou distorção de impressão. Isso significa que, se você precisa de precisão milimétrica, vai ter que ajustar o arquivo antes de imprimir. O custo de tempo para fazer esse ajuste varia conforme a complexidade, mas em geral gero uns 10 a 15 minutos por molde para validar dimensões e adicionar abas. Outro ponto é que moldes em PDF vetorizado dependem de visualizadores que respeitam escalas reais. O Adobe Acrobat costuma manter a escala corretamente, mas visualizadores mais simples ou extensões de navegador às vezes aplicam zoom automático e deformam o template. Sempre imprima uma linha de teste com régua antes de cortar o material final.
Se o projeto exige alta repetibilidade, considere usar uma ferramenta de planilha com cálculos embutidos em vez de confiar cegamente em templates baixados. Isso dá controle sobre raio, altura, folgas e gramatura do papel, e evita surpresas na montagem. O resultado final é um molde de cone para imprimir pdf mais confiável, ainda que exija um pouco mais de configuração inicial.
