Como fazer e interpretar o molde de um paralelepípedo
Molde, ou planificação, é basicamente a representação em duas dimensões de todas as faces de um sólido tridimensional, desenhado de forma que, ao dobrar pelas arestas corretas, se monta o volume. No caso do paralelepípedo, você vai terminar com seis retângulos organizados de um jeito que faz sentido espacial. Achei esse assunto porque todo mundo começa confundindo molde com simplesmente "desenhar seis retângulos qualquer". Tem uma lógica por trás e, se você não seguir, as faces não fecham quando tenta montar.
O que é o molde de um paralelepipedo

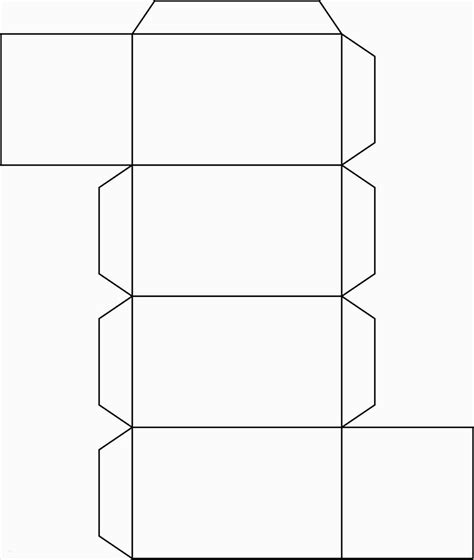

Um paralelepípedo tem três pares de faces congruentes. As dimensões são comprimento, largura e altura — vamos chamar de a, b e c para ficar fácil. Cada par oposto é idêntico: dois retângulos de a × b, dois de a × c e dois de b × c. O molde organiza esses seis retângulos num único plano, conectados por arestas que você vai dobrar depois. O formato mais comum que aparece em material didático é o chamado em cruz: um retângulo central com outros quatro grudados nos lados (cima, baixo, esquerda, direita) e o sexto face presa a um deles. Existe também a disposição em fileira de quatro faces laterais com as bases em cima e em baixo, ou variações menos ortodoxas que ainda funcionam desde que a topologia esteja correta.
Não existe um único molde válido. São várias possibilidades, mas todas precisam respeitar a condição de que, ao dobrar, cada aresta correspondente encontre seu par e nenhuma face fique sobreposta de forma errada. Uma coisa que os livros raramente deixam clara de cara: o molde não serve só para montar papel. Ele é a ferramenta real pra calcular área superficial sem errar. A área total é a soma das áreas das seis faces, que na prática vira 2(ab + ac + bc). Se você montou o molde certo, consegue somar tudo vendo os retângulos desenhados.
Eu já vi gente esquecer de multiplicar por 2 e somar apenas três faces, achando que "é só mostrar o padrão". Funciona pra volume, não pra área. Volume é a × b × c, ponto. Área exige as seis.
Método prático pra desenhar o molde
Vamos direto ao passo a passo. Suponha que o paralelepípedo tenha 8 cm de comprimento, 5 cm de largura e 3 cm de altura. Desenhe primeiro o retângulo da face inferior: 8 por 5. Esse vai ser o seu chão. A partir dele, estenda quatro retângulos laterais. Do lado de 8 cm, ficam as faces dianteira e traseira, ambas 8 por 3. Dos lados de 5 cm, ficam as faces laterais esquerda e direita, ambas 5 por 3. Por fim, a face superior é outro 8 por 5, preso a uma das faces laterais — normalmente à frente ou a uma das laterais, dependendo do formato da cruz que você escolheu.
No desenho, reserve um espaço extra de cerca de 1 cm nas bordas que vão ser coladas. Sem essa aba, você cola com fita por fora ou gasta mais tempo do que deveria. Se for fazer isso em EVA ou papelão, o recorte fica mais limpo e a montagem não fica frouxa depois de seca a cola. Um detalhe que as pessoas costumam pular: marque claramente, com linhas tracejadas, onde vai dobrar. Linhas contínuas são para recortar, tracejadas são para dobrar. Eu já perdi meia hora tentando entender por que meu modelo não fechava e a causa era simples — eu tinha desenhado a dobra como se fosse corte, e o papel estava reforçado demais naquele lugar pra amassar direitinho.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros comuns e como evitar
O erro mais frequente é conectar as faces de um jeito que gera sobreposição quando se tenta montar. Se você colocar os dois retângulos de 8 × 5 no mesmo lado do retângulo central, eles vão colidir. As bases precisam ficar em lados opostos da cadeia lateral. Outro problema clássico: inverter as dimensões. Você desenha a face 8 × 3 onde deveria ir 5 × 3 e, quando tenta montar, percebe que uma aresta não encontra par. A regra prática é simples — anote as dimensões de cada face antes de desenhar. Não confie na memória visual.
Tem um caso mais chato que acontece quando o paralelepípedo tem duas dimensões iguais, tipo um prisma com base quadrada. Aí duas faces laterais ficam idênticas e fica fácil confundir qual é qual no molde. Eu já recebi um projeto onde o aluno colocou a base quadrada presa ao lado errado e o modelo ficou torcido. A solução foi numerar as faces de 1 a 6 no desenho antes de recortar e conferir se cada número encontrava o par correto durante a montagem. Se você está fazendo isso em escala reduzida pra maquete, lembre-se de que materiais finos, como papel sulfite, são mais tolerantes a erros de medida do que papelão. Papelão exige precisão maior porque a dobra não perdoa. Uma diferença de 2 mm pode fazer toda a face ficar torta.
Aplicações reais
Fora a sala de aula, o molde de paralelepípedo aparece em embalagem, marcenaria, construção civil e até em software de modelagem 3D. Caixas de produto, caçambas, vigas, formas de concreto — tudo começa, na prática, com o conceito de planificação pra calcular quanto material você precisa cortar. Se você trabalha com marcenaria ou DIY, o cálculo da área superficial do molde te dá a quantidade exata de chapinha ou compensado, descontando as juntas de cola. Eu costumo somar a área total e adicionar uns 8% pro desperdício de corte e erro de serra. Em projetos pequenos, isso pode ser menos; em caixas grandes, mais.
Também é útil pra quem programa. Gerar a malha de um box em software de modelagem ou em uma impressora 3D parte da mesma lógica: você precisa saber como as faces se conectam. Se a topologia do modelo estiver errada, o arquivo vai dar erro de non-manifold e a impressão falha no meio do caminho.
Quando o molde não é a melhor solução
Existe um limite prático. Se o paralelepípedo tem proporções muito desproporcionais, tipo 50 cm por 2 cm por 2 cm, o molde em papel vai ficar alongado demais e a dobra vaiamalhar o papel. Nesses casos, é melhor usar uma fita métrica e montar diretamente com o material final, ou recurrir a planificação digital com ferramentas como o Autodesk Fusion ou o Blender, que calculam as abas e as dobras automaticamente. Para fins educacionais, o método manual funciona bem até dimensões de uns 30 cm. Acima disso, o papel deforma e as medidas não correspondem mais ao que você planejou. Aí o ganho de tempo com planificação digital compensa.
Se o objetivo é só volume, não precisa do molde. Basta multiplicar as três arestas. O molde entra quando você precisa de área superficial, de corte físico ou de visualização espacial. Saber qual dessas situações você enfrenta é o que define se vale a pena desenhar tudo à mão ou ir direto pro cálculo. Basicamente: desenhe as seis faces nas proporções corretas, marque dobras e cortes separadamente, deixe abas de cola, e confira se cada aresta encontra seu par antes de recortar. É isso.
